Configuration du PC Hauppauge DVB-s / Nexus-s
+ m.à.j. des modules PCMCIA

(Date de création : J'ai oublié. m.à.j. : 25.01.2020)

Accueil       Contact (+Mini-Blog Personnel sur les origines de mon site)



Carte PCI tuner numérique Hauppauge DVB-s / Nexus-s :

Ce produit est obsolète et introuvable mais vous aurez peut être de la chance... un d'occasion pourrait se présenter.

Manuel de la carte Hauppauge DVB-s / Nexus-s en français ici (*.pdf  702Ko)

ATTENTION ces cartes sont incompatibles avec les chaînes HD !!! Que ce soit en clair ou payantes.



Configuration du PC DVB-s / Nexus-s

J'ai monté un PC exclusivement en "tuner numérique" connecté en réseau... je veux dire par là que ce PC est destiné à ne servir que pour la capture en DVB-s (Capturer et surfer en même temps n'est pas recommandé).

Configuration minimale :  Windows 2k/XP, Pentium IV 1,6 Ghz, fsb 400 (socket 478), Disque Dur 80Go partitionné : C: 10GoWindows/drivers, D: 10Go progDVB et logiciels d'installation, E: 60Go Captures.

Configuration minimale recommandé : Windows 2k/XP, Pentium IV 2,6 Ghz, fsb 800 (socket 478), DD 80 à 250Go (partitionné), DDram PC3200 2x512 Mo. Avec le 2,6 Ghz / fsb 800 il faut moins de 1 minute entre le moment où vous appuyez sur le bouton "Power" et le moment où vous pouvez appuyer sur "Enregistrement" . Comme il n'y a que les logiciels indispensables pour le DVB les programmes ... icônes en bas à droite sont limités et donc windows se charge plus rapidement.

Note importante : Il y a une puce électronique dans le tuner qui chauffe excessivement sur la DVB-s / Nexus-s. Je recommande fortement d'installer un ventilateur extracteur de chaleur sur l'espace PCI juste à côté. Cela augmentera la durée de vie de votre carte tuner. Un mini ventilateur récupéré dans un graveur de DVD-Rom peu faire l'affaire. Il faudra rallonger le câble pour l'alimenter en 12V et le coller avec un pistolet à colle sur le bloc en acier du tuner.


Le logiciel et les drivers d'Hauppauge :

La dernière version du logiciel officiel avec les drivers 2.19 + patch 2000/XP ici (18Mo).
Pour les logiciels DVB non officiel il faut préférer les drivers de la 2.19.


Le logiciel non officiel que j'utilise : ici (Liens / Tests)

La technique pour convertir vos captures : PVA, TS, to MPG / MKV / DVD-Vidéo,... (Conversion de fichiers vidéo DVB SD MPEG-2)


Mon modèle de carte :

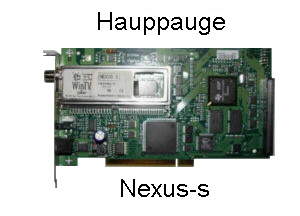

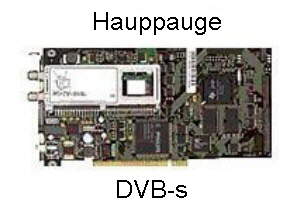

Carte PCI tuner numérique Hauppauge DVB-s, modèle : Sat DVB Rev.1.3 (la Nexus-s c’est Rev. 2.1 et 2.2)
Common Interface PCMCIA Hauppauge, modèle : PCCA Rev.1.4 TTM99.13 (jumper positionné sur 5V)


Mes modules PCMCIA :

Mes modules PCMCIA

Procédure de m.à.j. des modules PCMCIA

Rappel : Aucun module PCMCIA n'est compatible avec la HD de Canalplus/Canalsat.


Pour faire une mise à jour des modules PCMCIA via la carte Hauppauge DVB-s / Nexus-s :

Cela ne fonctionne qui si la mise à jour est disponible par satellite.

NOTE : Le Common Interface d'Hauppauge ne fonctionne pas comme une carte PCI pour PCMCIA

En 2005, pendant mes tests du wireless smartwi (Lite), une mauvaise manipulation avait réinitialisé le module pcmcia Aston Médiaguard Dual v.2.09 dans sa version de base 1.03.  Pour se faire j'avais utilisé ProgDVB 4.xx.x. À l'époque la mise à jour par satellite était disponible, malheureusement elle ne l'est plus de nos jours. Et aussi un grand merci au service support d'Hauppauge car il m'avait bien aidé malgré le fait que ProgDVB ne soit pas leur logiciel. Bravo pour leur fair-play.



DVB-s / Nexus-s Common Interface :

Ce produit est obsolète et introuvable mais vous aurez peut être de la chance... un d'occasion pourrait se présenter.

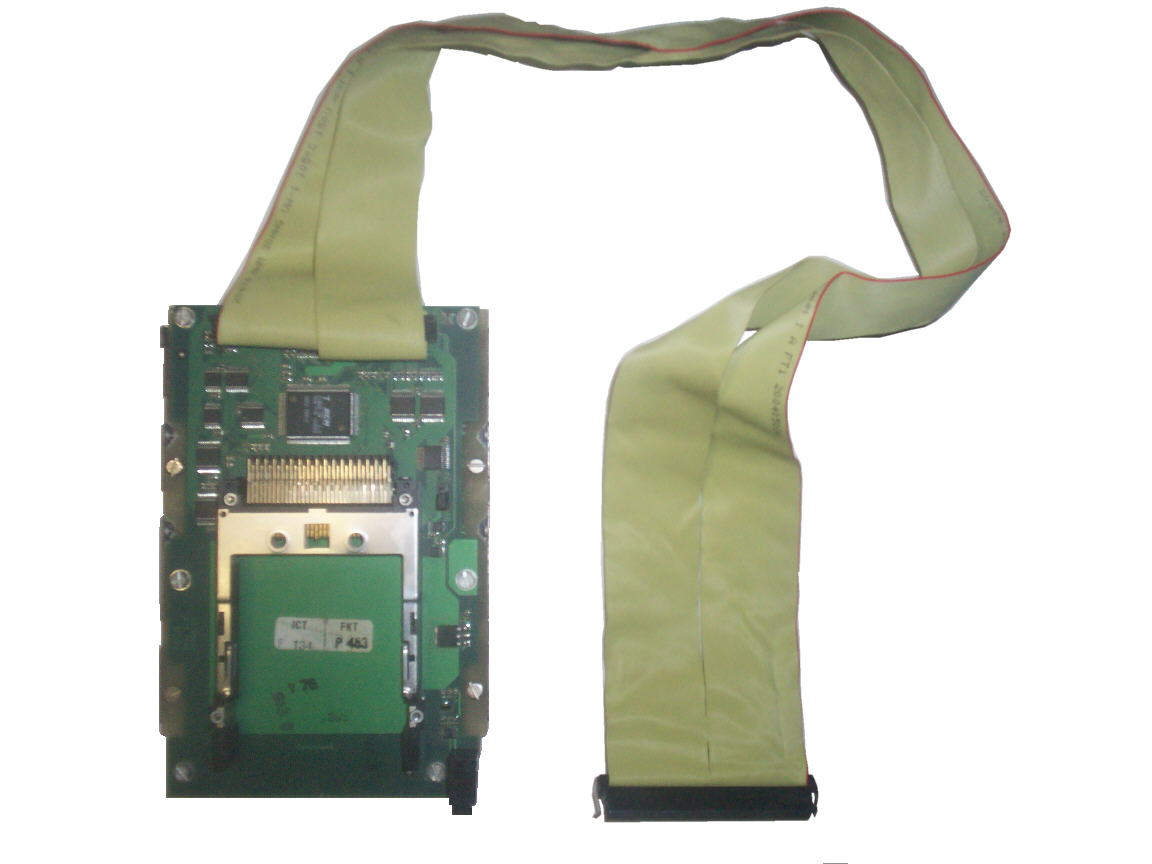

Existe en deux versions : boîtier 3,5" et à fixer sur un emplacement PCI. Adaptable, avec quelques heures de bricolage, dans la carcasse d'un vieux lecteur de disquette. C'est ce que j'ai dû faire avec le mien (Image N°3) car l'arrière de mon PC est difficilement accessible. J'ai dû aussi rallonger la nappe de connexion en remplaçant celle d'origine. J'ai démonté les fiches et adapté / utilisé de la nappe de disques durs IDE ATA 100/133.

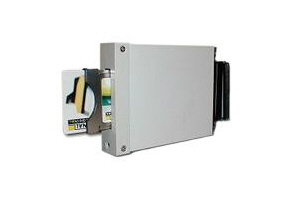

Technotrend - Common Interface 3.5" pour Technotrend Premium S2300 ou DVB-S 1.3 a 1.6 ou DVB-C 2300

ou =>

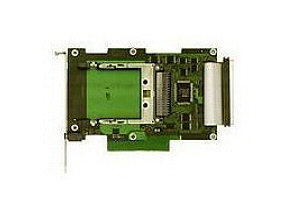

Common-Interface pour Tehnotrend Premium (équivalent Hauppauge Nexus).
Ce module une fois couplé à un module CAM / PCMCIA et une carte d'abonnement vous permet de recevoir les chaînes payantes.
Pour recevoir les bouquets payants il vous faut un module CAM adapté à votre carte d'abonnement.

Spécification du module Common Interface :

Compatible avec tous les modules CAM connus.
Le système Common Interface est complètement autonome et transparent pour l'utilisateur. Il fonctionne avec tous les systèmes d'exploitation, Linux compris.
Fourni avec la nappe de connexion à la carte DVB.

Configuration minimale :

Carte Technotrend Premium DVB-S, DVB-T ou DVB-C
Compatible avec les cartes : WinDVB-S 1.3 (S1300), 1.5 (S1500 Premium!), 1.6 (S1600), 2.1/2.2 (Nexus), WinDVB-C 2.1 (C2100), WinDVB-T 1.2 (T1200)
(no support for Fujitsu/Siemens Cablecard), Technotrend DVB-C 2300, Technotrend Premium DVB-S 2300
