D'autres liens très utiles pour transformer votre encodeur en transcodeur : Voir page précédente
Ce schéma a été publié dans la revue Hobbytronic N°42 (mai-juin 1995)
Le fichier PDF contient le schéma complet : La méthode de réglage, la liste des composants avec implantations, le typon et les datasheets en Français et Anglais.
Hobbytronic-42_Encodeur-RVB-Vers-PAL-NTSC_TDA8501-Datasheet-FR-EN.pdf (8,7Mo)
La dernière fois où j'ai vu en vente des Lignes à Retard Philips de 470ns c'est sur eBay.
Pour que le TDA8501 puisse gérer la couleur en signal de sortie si votre source est VHS vous devez mettre en service la borne "H/2" (H/2 = Fréquence horizontale divisé par deux) MAIS ATTENTION DANGER !!! Il est IMPÉRATIF d'intercaler une résistance de sécurité de 1Kohms au plus près de ladite borne !!! Et de ne JAMAIS poser la sonde de l'oscilloscope sur cette borne sous peine de destruction massive du TDA => Le moindre court-circuit et vous êtes mort !

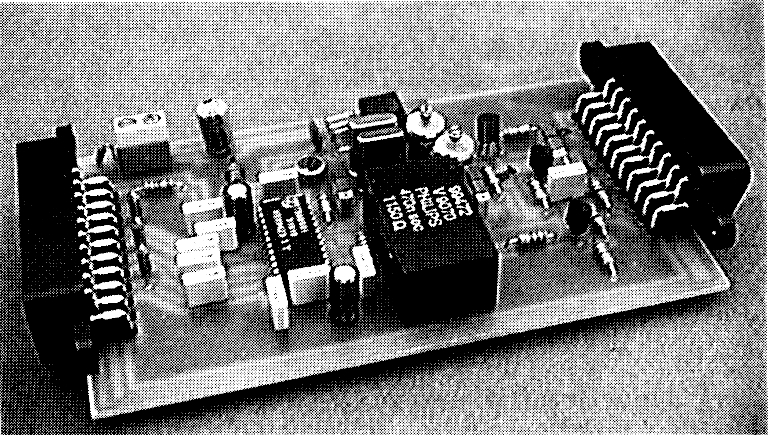

Voici un aperçu du montage : le module "encodeur" avec son TDA8501
