DÉCODEUR
SÉCAM 1 (TDA4555)
Schéma
décodeur PAL/SÉCAM ou NTSC 3.57/4.43 ou PAL 60 vers RVB
(Date de création : 06.11.2008. M.à.j. : 09.09.2026)
Accueil
Contact Retour
page précedente
D'autres
liens très utiles pour
transformer votre décodeur en transcodeur :
Voir page précédente
Ce
schéma a été publié dans la
revue Hobbytronic N°46
(mai-juin 1995)
Le
fichier PDF contient le schéma complet : méthode de
réglage, liste des composants avec implantation et les
typons :
Decodeur_PAL-SECAM-NTSC_vers_RVB_Hobbytronic_46.pdf
(6.6Mo)
En plus du décodeur
il y avait le datasheet du TDA4555-4556-4557 en Français
:
Datasheet_TDA4555-4556-4557_FR_Hobbytronic_46.pdf
(1.7Mo)
Options
pour le décodeur SÉCAM :
Il est possible avec le TDA4555 de forcer le standard d'entrée
et le passage de la couleur si la salve d'identification est
défectueuse. Toutes les indications pour la mise en œuvre
de ses options sont sur le datasheet. Ces options sont indispensables
si votre VHS est antérieure à 1981 et/ou de mauvaise
qualité.
Ligne à Retard Philips 470ns => 330ns (Technique de conversion de la valeur du composant) Publié sur
kudelsko.free.fr
La dernière fois où j'ai vu en vente des Lignes à Retard Philips de 470ns c'est sur eBay.
La dernière fois où j'ai vu en vente des Lignes à Retard Philips de 330ns c'est sur eBay.
Si
vous arrivez à construire le décodeur je conseille
fortement d'y adjoindre en amont l'Ampli
vidéo-synchro 1. En effet, le signal vidéo
composite est divisé vers trois directions à l'entrée
du décodeur : module super-sandcastle, module
chrominance, platine luminance/synchro. De ce fait, amplifier le
signal vidéo composite est primordial pour conserver une
qualité optimale en sortie du décodeur.
Le
montage possède également un module pour générer
le signal de Super Sandcastle à
base d'un TDA2593 mais je le trouve moins performant qu'avec
le TDA2595 Super
Sandcastle + H/2 (H/2 = Fréquence horizontale divisé par deux).

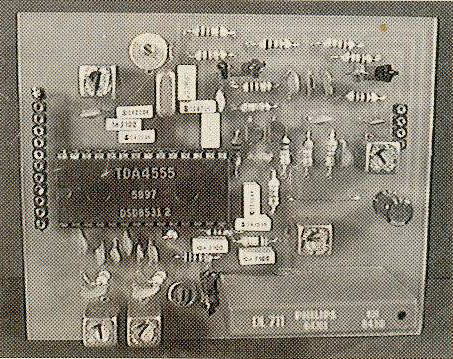

Voici
un aperçu d'une partie du montage : le module "Chrominance"
du décodeur PAL/SÉCAM avec son TDA4555.
